Titel: Ueber neue Lager in der Drehebank. Von Jak. Perkins, Mechaniker zu London.
Fundstelle: Band 17, Jahrgang 1825, Nr. XL., S. 174
Download: XML

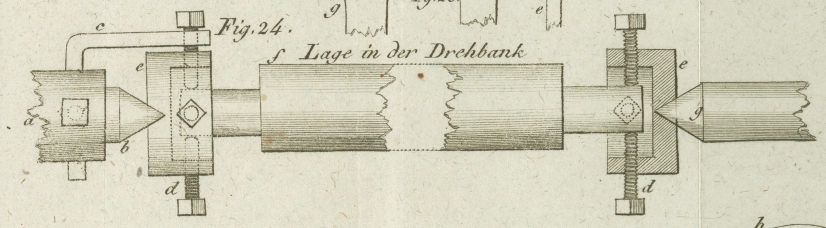

XL. Ueber neue Lager in der Drehebank. Von Jak. Perkins, Mechaniker zu London. Aus Gill's technical Repository. April. 1825. S. 260. Mit Abbildungen auf Tab. VI. Perkins, über neue Lager in der Drehebank. In Fig. 24. auf Tab. VI, ist, a, ein Theil einer Doke mit einer Klammer-Spize, b, und der Klammer, c, die, wie gewoͤhnlich, darauf aufgeschraubt wird. dd, sind die neuen Lager, bestehend aus zwei hohlen Gußeisen-Cylindern mit vier Schrauben in jedem, die gegen den Mittelpunct gekehrt sind, wie bei den gewoͤhnlichen Schrauben-Spizen, oder, wie man sie zuweilen zu nennen pflegt, Muster-Pfannen (die-dishes). Diese Lager haben indessen, statt daß sie, wie gewoͤhnlich, auf die Doke aufgeschraubt werden, bloß Loͤcher, ee, im Mittel-Puncte ihrer flachen Vorderseiten, die in der Cement-Buͤchse gehaͤrtet werden. Wenn man nun irgend einen Gegenstand in die Drehbank zum Drechseln einspannen will, z.B. die Walze, f, so darf man bloß, statt in die Mittelpuncte seiner beiden Enden Loͤcher zu machen, oder, wie dieß gewoͤhnlich der Fall ist, dieselben zuzuspizen, die beiden Lager, dd, darauf schrauben, und das Loch in einem derselben auf den kegelfoͤrmigen Mittelpunct der Klammer-Spize, b, auf der Doke, jenes in dem anderen auf die kegelfoͤrmige Spize, g, an der Hinter-Doke bringen, und die vier Schrauben in jedem Lager auf die Enden der Cylinder feststellen, so daß die Walze gehoͤrig centrirt wird. Wenn das eine Ende des zu drehenden Artikels vierekig ist, so daß es in ein vierekigtes Loch des Lagers paßt, wie dieß oͤfters der Fall ist, so braucht man nur ein solches Schraubenlager. In vielen Faͤllen kann das Halsband der Drehebank und die Doke gaͤnzlich wegbleiben, und die Klammer, c, in einer Rolle angebracht werden, die sich an einem Cylinder mit feststehendem Mittelpuncte, a, dreht, und dann den Cylinder, f, mit sich fuͤhrt, der in seinen Lagern ruht, die sich um ihre in den Schiebern und Stellpuppen befestigte Mittel-Puncte drehen. Eines dieser Lager ist in der Figur im Mittelpuncte bezeichnet.Man vergl. in Bezug auf diese und die naͤchstfolgenden Abhandlungen auch die im polytechn. Journal Bd. IX. S. 463. Bd. XI. S. 314. Bd. XIII. S. 13. Bd. XIV. S. 133 und S. 442. B. XV. S. 18 und S. 297. Ferner findet man in Karamarsch technologischen Handbuch, Wien 1825, eine vollstaͤndige Zusammenstellung aller Verbesserungen an der Drehebank, und den dazu gehoͤrigen Utensilien beschrieben und abgebildet. D.

Tafeln

Tafel Tab.
                                    VI
Tab. VI
