Titel: Verbesserung an den Spinn-Maschinen, um die Wolle so zu spinnen, daß die Haare auf der Oberfläche der Faden hervorstehen, worauf Hr. Wilh. Davis, Mechaniker zu Leeds, Yorkshire, der Regierung am 7. Mai 1825 ein Patent abkaufte.
Fundstelle: Band 25, Jahrgang 1827, Nr. IX., S. 39
Download: XML

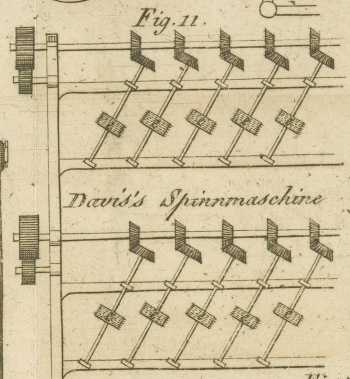

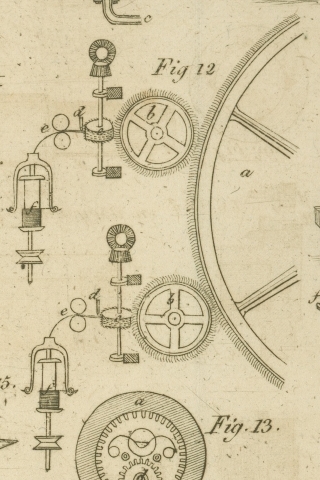

IX. Verbesserung an den Spinn-Maschinen, um die Wolle so zu spinnen, daß die Haare auf der Oberflaͤche der Faden hervorstehen, worauf Hr. Wilh. Davis, Mechaniker zu Leeds, Yorkshire, der Regierung am 7. Mai 1825 ein Patent abkaufte. Aus dem London Journal of Arts. April 1827. S. 81. Mit Abbildungen auf Tab. I. Davis's, Verbesserung an den Spinn-Maschinen. Diese Verbesserungen sollen dazu dienen, die Wolle bei dem Kardaͤtschen, Streichen und Spinnen auf ihrer Oberflaͤche so haarig als moͤglich zu machen, damit das daraus verfertigte Tuch auf seiner Oberflaͤche gleichfalls so weich und wollenreich als moͤglich wird. Der Patent-Traͤger will also hier gerade das Gegentheil von der sogenannten Worsted-Spinnerei, wo die Faden so glatt und fest als moͤglich werden sollen. Nach seiner Ansicht soll die Wolle aus der Kardaͤtschen-Maschine auf schiefe Kardaͤtschen-Cylinder laufen, damit die Fasern eine andere Richtung erhalten, als sie in der Maschine bekamen, und auf diese Weise sich kreuzen, und die Haare auswaͤrts kehren. Fig. 11. zeigt die verbesserte Vorrichtung von vorne. Fig. 12. stellt sie von der Seite dar. a, ist die große Kardaͤtschen-Walze; b, b, sind die kleineren Cylinder, auf deren Umfaͤnge die Wolle von der großen Kardaͤtschen-Walze kommt. Diese kleineren Cylinder sind mit Einen Zoll breiten Kardaͤtschen-Baͤndern umguͤrtet, die nicht weit von einander stehen und so gestellt sind, daß die leeren Zwischenraͤume des einen auf die Baͤnder des anderen passen, damit sie alle gleichfoͤrmig die Wolle von der großen Walze abnehmen. c, c, c, sind kleine Kardaͤtschen-Walzen, die schief auf Spindeln stehen, wie Fig. 11. zeigt. Diese Spindeln und Walzen werden durch abgestuzt kegelfoͤrmige Raͤder getrieben; die Walzen, die die Fasern von den kleineren Walzen aufnehmen, drehen diese Fasern durch ihre schiefe Lage in einer anderen Richtung, als diejenige ist, die sie in der Kardaͤtschen-Maschine erhielten. Von den Walzen, c, werden die Baͤrtlinge durch den Streich-Kamm (doffer comb) auf die gewoͤhnliche Weise abgestrichen, und zu den Strekwalzen, e, geleitet, von wo sie auf die Spindeln und Fliegen, f, kommen, und wie Flachs in einer Spinn-Muͤhle (Mule oder Jenny) gesponnen werden. So wird nun die Richtung der Fasern der Wolle oder des Materiales, welches gesponnen werden soll, durch die Umdrehungen der kleinen Walzen geaͤndert, und die Enden derselben werden nach auswaͤrts gekehrt. Der Patent-Traͤger will ferner die Faden zugleich ziehen und zwirnen, ohne durch Aufwinden, wie an den Mule's und Jenny's aufgehalten zu seyn, und die Arbeit unterbrechen zu muͤssen. Diese Vorrichtung kann mit der vorigen zugleich oder einzeln angewendet werden. Er bewirkt dieß durch eine Art von planetarischer Bewegung, wie Fig. 13. und 14. zeigen. Diese Figuren sind aber nur eine sehr unvollkommene Darstellung dieser Vorrichtung, und die Beschreibung derselben hat nicht die gehoͤrige Klarheit: indessen geht doch so viel daraus hervor, daß man die Hauptidee des Patent-Traͤgers daraus auffassen kann. a, ist eine hohle Rolle, die von einem Laufbande getrieben wird. b, ist eine hohle Achse, die durch die Rolle laͤuft, aber nicht in gerader Richtung. c, ist eine auf der Achse, b, aufgezogene Rolle, die von einem besonderen Laufbande getrieben wird, und sich auf ihrer Achse mit einer anderen Geschwindigkeit dreht, als die große Rolle. Der innere Umfang der Rolle, a, ist mit einem hohlen, mit kleinen Zaͤhnen versehenen, Ringe beschlagen, und auf dem gekruͤmmten Theile der Achse, b, ist der gezaͤhnte Triebstok, d, der in diesen Ring eingreift. Die groͤßere Rolle, a, heißt die Zugrolle, und steht, wie wir vermuthen, mit den Strekwalzen in Verbindung. Die kleinere Rolle, c, ist die Spinn- oder Zwirn-Rolle, die den Faden dreht. Der Baͤrtling laͤuft durch die hohle Achse, und durch die kleinen Augen, die man in Fig. 14. sieht. Beide Rollen werden durch Trommeln und Laufbaͤnder mit so verschiedenen Geschwindigkeiten getrieben, wie die verlangte Drehung des Fadens es erfordert, der durch die Umdrehung des Triebstokes in der hohlen Rolle, deren Achse die Augen fuͤhrt, die den Faden leiten, gesponnen wird.

Tafeln

Tafel Tab.
									I
Tab. I
