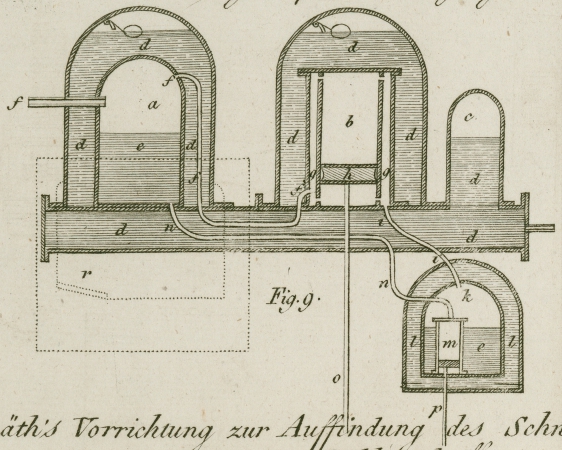

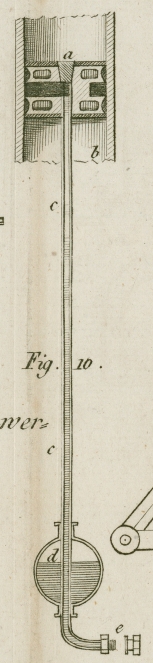

III. Vorrichtung um Kraft oder Bewegung mitzutheilen, worauf Oberst-Lieutenant Torrens, zu Croydon, Surry, sich am 9. Sept. 1829 ein Patent ertheilen ließ. Aus dem Register of Arts. April. 1830. N. 33. S. 268. Mit Abbildungen auf Tab. I. Torrens, Vorrichtung um Kraft oder Bewegung mitzutheilen. Diese Vorrichtung benuͤzt die Ausdehnung der tropfbaren Fluͤssigkeiten, welche man aus verdichteten Gasarten erhaͤlt. Die Hauptschwierigkeit, welche Brunel und Andere bei Anwendung dieser Fluͤssigkeiten fanden, war diese, daß man nicht leicht Gefaͤße verfertigen kann, welche dicht und stark genug waͤren, um die Entweichung des Gases zu hindern, und zugleich Bewegung der Staͤmpel gestatten etc. Der Druk des Dampfes, welcher durch eine geringe Erhoͤhung der Temperatur der Fluͤssigkeit aus den verdichteten Gasarten entsteht, ist ungeheuer. Die Fluͤssigkeit, welche aus geschwefeltem Wasserstoffgase bei 50° (F. + 8° R.) entsteht, erzeugt einen Dampf, welcher einen Druk von 17 Atmosphaͤren aͤußert. Die aus dem kohlensauren Gase erhaltene Fluͤssigkeit erzeugt bei 32° (F. 0 R.) einen Dampf, welcher mit einer Gewalt von 36 Atmosphaͤren druͤkt. Die Fluͤssigkeit aus Salpeteroxydgas erzeugt bei 45° (F. + 6,5 R.) einen Dampf von der Kraft von 50 Atmosphaͤren. Der Druk des Dampfes aus Ammonium bei 50° (F.+ 8 R.) ist 6,5 Atmosphaͤren; aus Kochsalzsaͤure, bei derselben Temperatur, 40 Atmosphaͤren, und aus Chlor, bei 60° (F. + 12,5 R.) auch 40 Atmosphaͤren. Man ersieht hieraus, wie stark und dicht die Gefaͤße seyn muͤssen, die einem solchen Druke widerstehen sollen. Die Weise, wie diese Gefaͤße vorgerichtet werden, ist in Fig. 9. dargestellt. a stellt ein starkes Gefaͤß oder einen Kessel uͤber einem Ofen dar. Dieses Gefaͤß ist theils mit der Fluͤssigkeit aus verdichtetem kohlensauren Gase,Hier ist ein Drukfehler im Originale. Es heißt bloß „liquid of condensed acid,“ was keinen Sinn gibt.A. d. Ue.wie bei e, theils mit dem aus demselben entwikelten Gase, wie bei a, gefuͤllt. Dieses Gefaͤß oder dieser Kessel ist mit Oehl, oder mit irgend einer anderen brauchbaren Fluͤssigkeit umgeben, die man in ddd sieht, und diese Fluͤssigkeit befindet sich in einem anderen starken aͤußeren Gefaͤße: sie dient zugleich als Mittel, der Fluͤssigkeit e Waͤrme mitzutheilen, und hilft der Entweichung des Dampfes vorbeugen. Der arbeitende Cylinder findet sich in b mit seinem Staͤmpel, h, und theilt der Maschine mittelst der Staͤmpelstange, o, Bewegung mit. Dieser Cylinder ist gleichfalls mit Oehl unter großem Druke umgeben, und mit dem Kessel, a, und einem Verdichter, k, durch die Roͤhren f, n, und i, und durch Klappen verbunden, so wie an den gewoͤhnlichen Dampfmaschinen. Der Verdichter ist mit kaltem Wasser umgeben, ll, wodurch der Dampf wieder in tropfbare Fluͤssigkeit verdichtet wird, nachdem er durch den arbeitenden Cylinder durchlief. Diese Fluͤssigkeit wird dann durch die Luftpumpe, m, in den Kessel bei e uͤbergepumpt. Das tropfbar fluͤssige. Gas wird durch eine starke Pumpe nach Bramah's Systeme durch die Roͤhre f, und das dieselbe umgebende Oehl mit einer aͤhnlichen Pumpe durch eine an der anderen Seite des Apparates hervorstehende Roͤhre getrieben. c ist ein Luftgefaͤß zur Ausgleichung des Drukes. Unter gewissen Umstaͤnden wird es hinreichen, den Apparat bloß in Sonnenwaͤrme zu stellen, und den Ofen, r, gaͤnzlich wegzulassen, indem diese Temperatur allein schon hinreicht, Dampf von maͤchtigem Druke zu erzeugen, wie oben angegeben wurde. Oberst-Lieutenant Torrens beschreibt noch eine Verbesserung an der Fassung oder Pakung der Staͤmpel, die man in Fig. 10. sieht, wo a der Staͤmpel ist, der sich in dem Cylinder b bewegt, cc ist eine hohle Staͤmpelstange, und d ein an derselben angebrachtes Luft- und Oehlgefaͤß. e ist eine Kuppelverbindung, durch welche dieselbe mit einer Pumpe in Verbindung gebracht wird, die das Oehl herbeischafft. An der oberen und unteren Flaͤche hat der Staͤmpel die gewoͤhnliche Fassung oder Pakung. Zwischen beiden Flaͤchen ist ein Raum, ff, fuͤr Oehl, welcher durch die Wirkung der Luft bei d gegen den Cylinder angehalten wird.Es ist sehr zu zweifeln, daß diese Maschine jemals eine andere treiben wird. Das Repertory hat dieses Patent ohne alle Bemerkung und ohne Abbildung in seinem April-Hefte S. 232. mitgetheilt. A. d. Ue.
