Titel: Ueber des sel. Drs. Wilh. Hyde Wollaston Doppelmikroskop. (Microscopic Doublet.)
Fundstelle: Band 37, Jahrgang 1830, Nr. LXXIV., S. 278
Download: XML

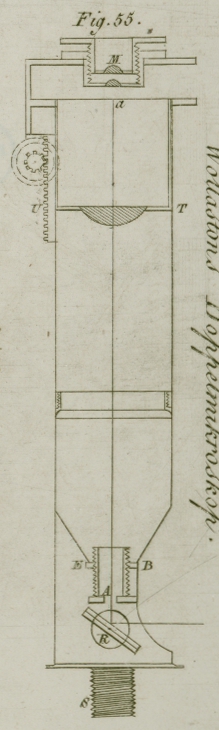

LXXIV. Ueber des sel. Drs. Wilh. Hyde Wollaston Doppelmikroskop. (Microscopic Doublet.)Wir haben von diesem Mikroskope bereits im XXXII. Bd. S. 377. unseres Polytechn. Journ. Nachricht gegeben. Hier folgt die Abbildung und eine bessere Beschreibung. Hr. Gould bei dem Optiker Hrn. Cary am Strand zu London verfertigt jezt diese Mikroskope um ein Viertel des ehemaligen Preises. A. d. Ue. Aus den Philosophical Transactions for 1829 in Gill's technological and microscop. Reposit N. 30. S. 321. Mit Abbildung auf Tab. IV. Dr. Wollaston's Doppelmikroskop. Bei der Beleuchtung mikroskopischer Gegenstaͤnde wird alles Licht, welches außer dem vollen Bereiche der Objectglaͤser gesammelt und in das Auge gebracht wird, dem deutlichen Sehen ehe hinderlich, als nuͤzlich. Mein Bestreben war dahin gerichtet, von dem herbei gelassenen Lichte so viel, als durch einfache Mittel moͤglich war, in einem Brennpunkte zu sammeln, der in derselben Ebene mit dem zu untersuchenden Gegenstande gelegen ist. Zu diesem Ende bediente ich mich, mit Erfolge, eines flachen Spiegels, um das Licht zu leiten, und einer planconvexen Linse, um dasselbe zu sammeln: die flache Seite der Linse war gegen den Gegenstand gerichtet, der beleuchtet werden sollte. Was den Apparat zur Vergroͤßerung betrifft, so habe ich, ungeachtet der neuerlich geschehenen großen Verbesserungen im Bau der Mikroskope mittelst der achromatischen Objectglaͤser, ungeachtet der offenbaren Vorzuͤge, die sie vor jedem einfachen Mikroskope voraus haben, in Hinsicht der groͤßeren Weite des Feldes naͤmlich, das sie dem Auge auf Ein Mal darbieten, und wodurch sie so trefflich geeignet werden eine lehrreiche Darstellung bekannter Gegenstaͤnde zu gewaͤhren, kaum ein einziges zusammengeseztes Mikroskop, unter denjenigen, die ich gesehen habe, gefunden, welches im Stande waͤre, kleine Gegenstaͤnde mit jenem hoͤchsten Grade von Deutlichkeit darzustellen, welchen man auf eine einfachere Weise zu erhalten vermag, und der bei einer ersten Untersuchung unbekannter Gegenstaͤnde durchaus nothwendig ist. Meine Erfahrung lehrte mich eine Linse von plan-convexer Form selbst dann vorziehen, wann sie bloß aus Glas ist. Die Sapphirlinse von dieser Form, die Hr. Pritchard neulich bei den Mikroskopen einfuͤhrte,Siehe Polyt. Journ. Bd. XXXI. S. 301. A. d. Ue. indessen entschiedene Vorzuͤge vor jeder anderen bisher angewendeten einfachen Linse. Die Kostbarkeit einer solchen Linse, verglichen mit jenen aus Glas, und die Leichtigkeit, mit welcher man sich leztere in jeder Zahl und Form verschaffen kann, leitete mich indessen auf Versuche zu sehen, in wiefern vielleicht einfache Verbindungen derselben, ohne große Kosten und Schwierigkeiten in der Ausfuͤhrung, den Sapphirlinsen in Hinsicht auf ihre Leistung gleich kommen koͤnnten. Obschon neuerlich sowohl Hr. Herschel, als Hr. Professor Airy, ihre ausgezeichneten Talente auf eine analytische Untersuchung dieses Gegenstandes lenkten, schien es doch nicht unwahrscheinlich, daß die minder bedeutenden Anstrengungen eines bloßen Experimentators vielleicht mit irgend einigen nuͤzlichen Resultaten belohnt werden koͤnnten. Die Betrachtung der Form des Ocularglases an den sogenannten Huygens'schen Teleskopen gewaͤhrte einige Wahrscheinlichkeit, daß eine aͤhnliche Verbindung aͤhnliche Vortheile gewaͤhren, und sowohl chromatische als sphaͤrische Aberrationen verbessern koͤnnte, wenn sie an einem Mikroskope in entgegengesezter Richtung angebracht wuͤrde. Die Vorrichtung, welche ich bei meinen Versuchen bequem fand, besteht aus zwei Roͤhren, welche mittelst einer Schraube in einander eingepaßt sind, und deren jede an ihrem Ende durchbohrt ist. Bei dieser Vorrichtung koͤnnen zwei gehoͤrige plan-convexe Linsen in diesen durchgebohrten Oeffnungen angebracht, wegen ihrer planen Flaͤchen leicht mit ihren Achsen in dieselbe Linie gestellt, und ihre Abstaͤnde, durch das Schrauben, so gewechselt werden, daß sie die besten Wirkungen, deren sie faͤhig sind, hervorzubringen vermoͤgen. So weit meine Versuche bisher reichten, wurde ich geneigt das Verhaͤltnis von Drei zu Eins hinsichtlich des Verhaͤltnisses der Brennpunkte dieser Linsen fuͤr das Beste zu halten, und ihre vereinte Leistung als die vollkommenste zu betrachten, wenn die Entfernung der beiden flachen Flaͤchen ungefaͤhr Ein und vier Zehntel des kuͤrzeren Focus betraͤgt. Da aber alle Linsen, die ich besize, nicht aͤhnliche Kugelsegmente sind, oder nicht von derselben relativen Dike sind, konnte ich nicht genaue Gleichfoͤrmigkeit der Resultate erwarten. Die Beschreibung des von mir angewendeten Apparates ist folgende. Fig. 55. zeigt eine Roͤhre aus Messing, ungefaͤhr sechs Zoll lang, und von solchem Durchmesser, daß jeder falsche Lichtreflex von der Seite ausgeschlossen ist; damit dieß desto sicherer geschieht, muß die Roͤhre innenwendig schwarz seyn. Oben an der Roͤhre, oder innerhalb derselben in kleiner Entfernung von ihrem oberen Ende, ist entweder eine plan-convexe Linse, UT, angebracht, oder eine gehoͤrig gekreuzte, so daß bei ungefaͤhr dreiviertelzoͤlligem Focus die mindeste Aberration Statt hat, und die flache Seite dem Objecte zugekehrt ist, das man sehen will. Am Grunde befindet sich eine kreisfoͤrmige Oeffnung, A, von ungefaͤhr drei Zehntel Zoll Oeffnung, um das Licht zu beschraͤnken, das von dem flachen Spiegel R reflectirt, und bei a in einem Brennpunkte gesammelt wird, wo es in der Entfernung von ungefaͤhr acht Zehntel Zoll von UT ein nettes Bild von der Oeffnung, A, gibt, welches in derselben Ebene mit dem zu untersuchenden Gegenstande gelegen ist. Die Laͤnge der Roͤhre, und die Entfernung der convexen Linse von der Oeffnung, laͤßt sich etwas abaͤndern. Die hier gegebene Laͤnge, sechs Zoll, ist diejenige, die man fuͤr die bequemste fuͤr das Auge des Beobachters uͤber dem Tische haͤlt. Der Durchmesser des Bildes der Oeffnung A braucht, außer bei geringerer Staͤrke, als man hier nicht in Anschlag bringt, ein Zwanzigstel Zoll nicht zu uͤbertreffen. Die Intensitaͤt der Beleuchtung wird von dem Durchmesser der beleuchtenden Linse und von dem Verhaͤltnisse des Bildes der Oeffnung abhaͤngen, und kann folglich nach Belieben des Beobachters regulirt werden. Der zusammengesezte Vergroͤßerungsapparat, M, besteht, wie oben bemerkt wurde, aus zwei plan-convexen Linsen. Das Verhaͤltniß der Focus dieser Linsen ist, wie ungefaͤhr Drei zu Eins. Sie sind in ihren Zellen befestigt, und haben ihre flachen Seiten gegen den Gegenstand gekehrt, den man betrachten will. Ihre flachen Seiten sind ungefaͤhr Ein und vier Zehntel oder anderthalb Mal so lang, als der kuͤrzere Focus. Diese Abstaͤnde muͤssen so lang durch Versuche gewechselt werden, bis man den moͤglich hoͤchsten Grad von Deutlichkeit erhalten hat, nicht bloß im Mittelpunkte, sondern in dem ganzen Sehfelde. Um die Entfernungen zwischen den flachen Flaͤchen der Linsen bestimmen zu koͤnnen, bediente ich mich folgender Vorrichtung. Ein Drath wird so gebogen, daß er eine Art von Feder bildet, und an den Enden derselben werden zwei kleine Stuͤke flacher Glasplatten angebracht. Zwischen die Flaͤchen dieser Glasstuͤke kommt die innere Zelle, oder jene, welche die Linse mit dem laͤngeren Focus fuͤhrt, und die Entfernung der aͤußeren Oberflaͤchen der Glasstuͤke wird mit einem Tasterzirkel gemessen. Dann wird die Zelle an ihre Stelle eingeschraubt, und die zusammengesezte Zelle derselben Operation unterworfen, wo dann die Zunahme der Entfernung der aͤußeren Oberflaͤchen der Glasstuͤke offenbar gleich seyn wird der Entfernung der flachen Oberflaͤchen der Linsen. Die aͤußere Zelle des zusammengesezten Vergroͤßerungsapparates muß mit einem flach hervorstehenden Rande versehen seyn, so daß sie mittelst desselben auf dem Stuͤke ruhen kann, das zu ihrer Aufnahme bestimmt ist. Dieß ist eine weit bequemere Methode, als das Schrauben, und die Vergroͤßerungsglaͤser koͤnnen leichter gewechselt werden. Die Linse, UT, oder die Oeffnung A, muß eine Vorrichtung bekommen, wodurch die Entfernung beider veraͤndert, und das Bild der Oeffnung auf diese Weise in dieselbe Ebene mit dem zu untersuchenden Gegenstande gebracht werden kann. Dieß kann vielleicht auf die bequemste Weise mittelst zweier Roͤhren geschehen, die sich in einander einschrauben lassen. Bei a wird zwischen dem Vergroͤßerungsapparate und der Linse, UT , eine Buͤhne angebracht, welche die Gegenstaͤnde traͤgt, und mit den noͤthigen Vorrichtungen zur Seitenbewegung derselben versehen. Die Vorrichtung zum deutlich Sehen wird an jenem Stuͤke angebracht, welches den zusammengesezten Vergroͤßerungsapparat enthaͤlt. Wenn dieses Mikroskop vollkommen wirken soll, so muͤssen die Achsen der Linsen und der Mittelpunkt der Oeffnung A genau in einer und derselben geraden Linie sich befinden. Dieß kann man leicht daran erkennen, wann das Bild der Oeffnung seine ganze Flaͤche erleuchtet, und seinen ganzen Umfang gleich scharf abgegraͤnzt hat. Um das Mikroskop des Nachts zu beleuchten, reicht eine gewoͤhnliche Knopfglaslaterne (bull's-eye lanthorn (Ochsenauglaterne) nennt man sie in England) vollkommen hin, und wirkt ganz trefflich. Mit diesem Doppelmikroskope sah ich die feinsten Streife und Saͤgezaͤhne auf den Schuppen der Lepismen und Poduren, und die Schuppen auf den Fluͤgeln einer Muͤke mit einem Grade von Zartheit und Klarheit, den ich bisher vergebens an irgend einem anderen Mikroskope suchte, das mir unter die Haͤnde gekommen ist. Ehe ich schließe, will ich noch eines großen Vortheiles erwaͤhnen, der mich in meiner Ansicht bestaͤtigte, daß die plan-convexe Linse, gehoͤrig angewendet, naͤmlich mit ihrer flachen Seite gegen den Gegenstand gekehrt, den Vorzug verdient. Dieser Vortheil besteht darin, daß, wenn eine solche Linse eine Fluͤssigkeit beruͤhrt, die man untersuchen will, das Sehen dadurch, daß diese beiden Mittel mit einander in Beruͤhrung kommen, nicht nur nicht erschwert, sondern selbst verbessert wird. Wenn dagegen eine doppelt-convexe Linse waͤhrend der Beobachtung zufaͤllig mit der Fluͤssigkeit in Beruͤhrung kommt, was nicht selten der Fall ist, wenn die Linse einen kurzen Focus hat, so hat alle weitere Beobachtung ein Ende: man muß die Linse herausnehmen, abwischen und wieder einsezen. London, d. 28. October 1828. Anhang. Das oben beschriebene Instrument ist, wie es sich von selbst versteht, einer Menge verschiedener Formen faͤhig; ich will jedoch eine derselben hier beschrieben, die mir sehr bequem schien, und die in Taf. IV. Fig. 55. dargestellt ist. Eine Roͤhre aus Messing von gehoͤriger Laͤnge und von gehoͤrigem Durchmesser bildet den Koͤrper des Instrumentes. Ein Ende der Roͤhre ist mittelst eines mit einer Schraube versehenen Stuͤkes, S, geschlossen, mittelst welcher das Instrument oben auf dem Kaͤstchen aufgeschraubtDa durch das ewige Auf- und Abschrauben viele Zeit umsonst verloren geht, und auch durch die Schraube selbst das Instrument vertheuert wird; so scheint ein glatter Zapfen Statt, der Schraube S, der in das Loch des Dekels des Kaͤstchens genau und gut paßt, hinreichend. Der Schieber, der das Loch des Dekels schließt, wenn das Instrument abgenommen wird, koͤnnte zugleich eine Vorrichtung zur noch sichereren Befestigung dieses Zapfens gewaͤhren. Je weniger an Maschinen, und uͤberhaupt in der Welt, geschraubt wird, desto besser. A. d. Ue. werden kann, in welchem man dasselbe aufbewahrt, und das ihm so als Gestell dient. Ein Theil der Roͤhre uͤber diesem Stuͤke ist vorne weggeschnitten, um Licht auf den kleinen flaͤchen Spiegel, R, fallen zu lassen, welcher sich auf einer horizontalen Achse befindet, die durch den Durchmesser der Roͤhre laͤuft. Man kann diesem Spiegel mittelst einer geraͤndelten Scheibe, die außer der Roͤhre auf der Achse desselben angebracht ist, jede beliebige Neigung geben; die andere Stellung unter rechten Winkeln geschieht durch Drehung des Koͤrpers des Mikroskopes. In die Roͤhre wird uͤber der Oeffnung ein kegelfoͤrmiges Stuͤk, EB, eingeloͤthet, in welches sich eine kleine walzenfoͤrmige Roͤhre einschraubt, die in die oben erwaͤhnte Oeffnung, A, fuͤhrt. Die plan-convexe Linse, UT, ist in einer sogenanten Federroͤhre befestigt, welche sich in jene Roͤhre schiebt, die den Koͤrper des Instrumentes bildet. Die Lage der Linse kann also veraͤndert werden, so daß das Bild der Oeffnung, A, in dieselbe Ebene mit dem zu beobachtenden Gegenstande faͤllt. Ein Stuͤk flaches Tafelglas, von ungefaͤhr 2 Zoll im Gevierte, oder von geringerer Groͤße, wenn man es bequemer findet, ist oben auf der Roͤhre angebracht, und dient als Traͤger einer Buͤhne mit Vorrichtungen zur Seitenbewegung unter rechten Winkeln gegen eins ander. Das Stuͤk, in welchem sich die Vergroͤßerungsglaͤser befinden, kann mittelst eines Zahn- und Triebstokes bewegt werden: diese Vorrichtung muß jedoch mit der hoͤchsten Sorgfalt ausgearbeitet werden, damit die Glaͤser sich immer in der Richtung der verlaͤngerten Achse der Roͤhre bewegen. Die Roͤhre ist in zwei Stuͤke von gleicher Laͤnge getheilt, welche in der Mitte an einander geschraubt werden, und folglich, wenn sie abgeschraubt werden, das ganze Instrument in ein Kaͤstchen von vier Quadratzoll paken lassen.Der deutsche Kuͤnstler wird an diesem trefflichen Instrumente bemerken, daß es noch immer zu sehr zusammengesezt ist. Der Englaͤnder hat Alles gern in einer Nußschale bei einander, wo es nur immer moͤglich ist; daher diese Abtheilung einer 6 Zoll langen Roͤhre, die man, auch wenn man sie ganz laͤßt, noch immer leicht im Sake bei sich tragen kann. Wir erwarten, daß unsere deutschen Optiker diese herrliche Verbesserung des unsterblichen Wollaston noch vereinfachen werden. A. d. Ue. Wenn die plan-convexe Linse in ihrer gehoͤrigen Entfernung von der Buͤhne ist, kann das Bild der Oeffnung A leicht in eine und dieselbe Ebene mit dem Gegenstaͤnde gebracht werden, indem man, fuͤr den Augenblik, einen kleinen Drath quer uͤber die Oeffnung spannt, bloß mit etwas Wachs, dann irgend einen Gegenstand auf ein Stuͤk Glas auf die Buͤhne des Mikroskopes legt, und die Entfernung der Oeffnung A von der Linse so lang durch Schraubung der Roͤhre wechseln laͤßt, bis man das Bild des Drathes zugleich mit dem Gegenstande auf dem Glase deutlich wahrnimmt. Bemerkung von Hrn. Gill. Dr. Wollaston hat die plan-convexe Linse, UT, in einer Federroͤhre aufgezogen, und bemerkt, daß die Lage veraͤndert werden kann; er hat aber nicht die Art angegeben, wie dieß geschieht. In dem Mikroskope, welches Hr. Children die Guͤte hatte mir zu zeigen, und dessen ich im IV. Bd. S. 196 erwaͤhnte, war diese Linse mittelst zweier senkrechten Einschnitte in den Seiten der Roͤhre gestellt, durch welche zwei Stifte von der schiebbaren Roͤhre aus durchliefen, welche an ihren aͤußeren Enden mit geraͤndelten Scheiben versehen waren. Auf diese Weise konnte der Beobachter die Beleuchtung nach Belieben reguliren.

Tafeln

Tafel Tab.
                                    IV
Tab. IV
