Titel: Bericht des Hrn. Francoeur über die Maschine zum Feilen ebener und gekrümmter Oberflächen, welche Hr. Georg Oberhäuser, Mechaniker zu Paris, place Dauphine, No. 19 erfand.
Fundstelle: Band 50, Jahrgang 1833, Nr. XCIII., S. 408
Download: XML
XCIII. Bericht des Hrn. Francoeur uͤber die Maschine zum Feilen ebener und gekruͤmmter Oberflaͤchen, welche Hr. Georg Oberhaͤuser, Mechaniker zu Paris, place Dauphine, No. 19 erfand. Aus dem Bulletin de la Société d'encouragement. Januar 1832, S. 3. Mit Abbildungen auf Tab. VII. Francoeur's Bericht uͤber die Maschine zum Feilen ebener und gekruͤmmter Oberflaͤchen. Die Commission, welche die Gesellschaft zur Untersuchung der Maschine des Hrn. Oberhaͤuser ernannte, hat sich in die Werkstaͤtte dieses Mechanikers begeben, die Maschine daselbst genau besichtigt, und sie auch in ihrem Gange beobachtet. Das Resultat ihrer Untersuchungen ist Folgendes. Das Werkzeug, womit das Metall bearbeitet wird, ist keine gewoͤhnliche Feile, sondern ein einfacher Grabstichel oder Krazer, der von der Maschine mit solcher Schnelligkeit in eine Hin- und Herbewegung gesezt wird, so daß dieses Instrument jedes Mal, so oft es zuruͤkgefuͤhrt wird, nur ein einziges Spaͤnchen wegnimmt. Zugleich wird die Stellung des Stuͤkes, welches man feilen will, durch den Arbeiter sehr langsam veraͤndert, und zwar in einer Richtung, welche senkrecht gegen den Grabstichel ist. Hieraus folgt, daß, indem die verschiedenen Furchen, die das Instrument zieht, vollkommen parallel und zusammenstoßend sind, die Oberflaͤche auf das Regelmaͤßigste abgefeilt wird, ohne daß man irgendwo auch nur eine Spur von dem Nichtzusammenhaͤngen der Furchen bemerkt. Bloß wenn man eine solche Oberflaͤche unter einem gewissen Lichte betrachtet, sieht man einen farbenspielenden Widerschein, welcher eben die Regelmaͤßigkeit der Arbeit beweist. Wir wollen nun in die Details dieser sinnreichen Maschine eingehen. Ein großes Flugrad B, Fig. 1, von 4 Fuß im Durchmesser, welches mittelst einer Kurbel von einem Arbeiter getrieben wird, treibt mittelst eines Riemens ohne Ende D eine kleine Rolle E von beilaͤufig 16 Mal kleinerem Durchmesser als das Rad, so daß mithin diese Rolle 16 Umdrehungen macht, bis die Kurbel eine einzige vollendet hat. Man kann den Apparat auch mit zwei Rollen, von denen die eine 18 Zoll, die andere 3 Zoll im Durchmesser hat, und von welchen leztere durch die erstere in Bewegung gesezt wird, versehen; dadurch wird naͤmlich dasselbe Resultat erreicht. An der Welle F der Rolle befindet sich ein excentrisches Rad G, welches an dem Knie H befestigt ist. Dieses Knie articulirt mit dem Traͤger des Instrumentes (porte-outil) I, welches durch zwei Schwalbenschwaͤnze so an seiner Stelle erhalten wird, daß er vollkommen frei zwischen denselben hin und her gleiten kann, ohne jedoch irgend eine Bewegung nach der Seite machen zu koͤnnen. Pas excentrische Rad kann sich innerhalb bestimmter Graͤnzen von der Achse der Rolle entfernen, so daß es dem Instrumente groͤßere oder kleinere Gaͤnge machen laͤßt, und daß das Instrument in Folge hiervon eine mehr oder weniger breite, doch aber immer schmale, Oberflaͤche abfeilt. Die Stuͤke, welche Hr. Oberhaͤuser mit seiner Maschine behandelt, haben naͤmlich nicht uͤber 3 Zoll oder 8 Centimeter Breite oder Dike, ein Maß, welches die Glaͤnze des Hin und Her seiner Maschine bildet. Die Commission hat gefunden, daß der Arbeiter das große Rad leicht so treiben kann, daß es 84 Umdrehungen in einer Minute macht; will man aber nur aus dem Groben arbeiten, so kann das Rad bis an 120 Umdrehungen in der Minute machen. Im ersten Falle macht die Rolle 1344 Umdrehungen in einer Minute, so daß mithin das Instrument in einer Minute 1344 Spaͤnchen wegnimmt. Die Schnelligkeit dieser Bewegung wechselt uͤbrigens mit der Stellung des excentrischen Rades, welches die Ausdehnung der Hin- und Herbewegung bestimmt, so wie auch mit dem Widerstande, den das Metall leistet. Wie wollen jedoch im Durchschnitte annehmen, daß in Einer Minute 1200 Spaͤnchen weggenommen werden. Die Schnelligkeit ist hierbei so groß, daß man die Spaͤnchen wegspringen, und die Oberflaͤche zufeilen und poliren sieht, ohne daß man etwas von dem bemerkt, was diese Wirkung hervorbringt. Der Traͤger des Instrumentes wird zwischen seine Schwanzstuͤke gebracht, die auf eine solide Weise an dem Wagen oder an der Buͤchse S befestigt sind. Dieser Wagen oder diese Buͤchse bewegt sich mittelst einer Nußschraube T senkrecht zwischen zwei Gehaͤusen. Durch diesen Mechanismus laͤßt sich das Instrument auf die Hoͤhe des Stuͤkes, welches gefeilt werden soll, heben, damit es nicht zu tief in das Metall eindringt, und nicht eine zu große Dike desselben mit einem Male angreift. Die eben erwaͤhnte Buͤchse traͤgt eine Platte, welche zwischen zwei Spizenschrauben ein Charnir bildet, und welche von Ruͤkwaͤrts zwischen den zwei Kreissegmenten NN festgehalten wird. Durch diesen Theil der Maschine wird der Platte I jener Grad von Neigung gegeben, der noͤthig ist, wenn man (was zuweilen von Nuzen seyn kann) will, daß der Grabstichel das Metall unter einem bestimmten Winkel angreife. Was den Grabstichel oder Krazer J betrifft, so besteht derselbe aus einer kleinen, an der Spize schneidenden Platte aus gehaͤrtetem Gußstahle; er ist am Ende des Schaftes des Traͤgers so angebracht, daß er sich bei dem Gange uͤber das zu feilende Stuͤk schwingt, waͤhrend er beim Zuruͤkziehen Widerstand leistet und schneidet. Diese sinnreiche Einrichtung war aus folgenden Gruͤnden unumgaͤnglich nothwendig: 1) um den Grabstichel beim Vorwaͤrtsgehen nicht abzunuͤzen und abzustumpfen; 2) um ihn, im Falle der Stahl bricht, herausnehmen und durch einen neuen ersezen zu koͤnnen, und 3) endlich, um ihn, wenn er nicht mehr schneidet, schaͤrfen zu koͤnnen. Uebrigens ist der Grabstichel auf eine solide Weise an dem Traͤger befestigt, der ihm die Hin- und Herbewegung mittheilt. An dem vorderen Theile des Gestelles, welches die ganze Maschine traͤgt, befinden sich zwei Wagen, denen man mittelst Nußschrauben eine so langsame Bewegung mittheilen kann, als man will. Der eine dieser Wagen bewegt sich horizontal, der andere senkrecht in prismatischen, in dem Gestelle X angebrachten Pfannen. Der erstere dieser beiden Wagen R Fig. 1 ist bestimmt, mittelst Zangen und Drukschrauben die geradlinigen Oberflaͤchen, welche man feilen will, zu halten. Zu diesem Behufe ist hinter dem Wagen R in einer Schraubenmutter eine 3 Fuß lange Schraube W angebracht, so daß, wenn man diese Schraube mittelst der Kurbel U dreht, der Wagen vorwaͤrts und ruͤkwaͤrts laͤuft. Es braucht wohl nicht bemerkt zu werden, daß die Richtung dieser Schraube parallel mit der Oberflaͤche, welche man abfeilen will, und senkrecht gegen die Bewegung des Grabstichels ist. Der zweite Wagen hat einen Drehepunkt P, dem man eine langsame drehende Bewegung mittheilen kann. Er ist zu diesem Zweke mit einem gezaͤhnten, senkrechten Kreisabschnitte Fig. 6, und mit einer Tangentenschraube b versehen, die in denselben eingreift. Dreht man die Kurbel d dieser Schraube, so dreht sich der Kreisabschnitt so langsam als man es will, und bewirkt zugleich auch die Umdrehung des Drehepunktes P. Dieser zweite Wagen ist bestimmt, an seinem Drehepunkte die kreisfoͤrmigen Stuͤke, welche man an ihrem inneren Rande ausfeilen will, zu tragen: die Maschine feilt naͤmlich eben so gut Flaͤchen als kreisfoͤrmige Stuͤke. Der Theil, welches gefeilt werden soll, wird durch eine senkrechte Nußschraube Q so weit gehoben oder gesenkt, bis er mit der Spize des Grabstichels gleiche Hoͤhe hat. Das Metallstuͤk wird uͤbrigens sehr gut an dem Drehepunkte P befestigt, und zwar mittelst einer Schraubenmutter, welche auf den Kegel O druͤkt, der das Stuͤk genau centrirt, ohne daß er bei den wiederholten Schlaͤgen, die es gegen seinen Rand erleidet, kugeln kann. Die aͤußeren Theile der Kreise lassen sich auf der Drehebank immer sehr leicht formen; allein diese Kreise werden durch ein genau passendes Halsstuͤk an dem Mittelpunkte erhalten, um welchen sie sich drehen sollen, und dieses Halsstuͤk steht durch Arme mit dem Kreise in Verbindung, und diese Arme oder Strahlen muͤssen die Ausschnitte, durch welche sie von einander getrennt sind, frei oder offen lassen. Diese inneren Theile waren es, die bisher immer nur mit großer Schwierigkeit genau ausgefeilt werden konnten. Die Maschine des Hrn. Oberhaͤuser verrichtet nun aber diese Arbeit sehr gut. Das Instrument greift naͤmlich die inneren Raͤnder dieser Ausschnitte an, und nimmt alle uͤberfluͤssigen Theile an denselben mit eben der Genauigkeit weg, mit welcher es auf der Drehebank an den aͤußeren Theilen geschehen kann, vorausgesezt, daß die Strahlen oder Arme, welche einen Theil des Ausschnittes einnehmen, nicht die Anwendung dieses Apparates verhindern. Aus dieser Darstellung erhellt, daß sowohl die ebenen als die gekruͤmmten Theile, die man abfeilen will, an dem Wagen befestigt, und von diesem auf eine solche Weise an das Instrument gebracht werden, daß dieses nur eine geringe Tiefe derselben angreifen kann, und daß die Operation wiederholt werden muß, wenn die erste nicht tief genug eingewirkt haben sollte. Waͤhrend der Arbeiter die Bewegung des zuzufeilenden Stuͤkes durch die Handhabung der Nußschraube leitet, wird dem Grabstichel durch das Flugrad die schnelle Hin- und Herbewegung mitgetheilt, und dadurch das Abfeilen bewirkt. Der Wagen mit der geradlinigen Bewegung R hat unter dem Einflusse der langen Schraube, durch welche er bewegt wird, einen so regelmaͤßigen Gang, daß man sich desselben auch bedienen kann, um gerade Linien in gleiche Theile abzutheilen. Ich besize ein messingenes, vierekiges Lineal, welches mit der Feilmaschine verfertigt worden, und welches auf der einen Seite in Millimeter, auf der anderen hingegen in Linien abgetheilt ist. Die Gaͤnge dieser Schraube haben genau einen Millimeter, und versieht man dessen Welle oder Achse mit einem eingetheilten Kreise oder mit einem mikrometrischen Diopterlineale, so kann man auf diese Weise alle beliebigen Bruchtheile erhalten. Obwohl nun dieser Vortheil hier nur eine Nebensache ist, so verdient derselbe doch beruͤksichtigt zu werden. Alle Mechaniker, und alle jene, welche sich mit der Verfertigung mathematischer und astronomischer Instrumente abgeben, wissen, wie lange es hergeht, bis man einen Arbeiter bildet, der gehoͤrig mit der Feile umzugehen weiß; und selbst unter den Gewandtesten dieser Leute gibt es nur sehr wenige, die es bis zu jener Genauigkeit gebracht haben, welche die Kunst fordert. Diese Schwierigkeit sich gute Arbeiter zu verschaffen, und die Unvollkommenheit, welche bei aller Gewandtheit des Arbeiters doch noch immer in einem gewissen Grade bleibt, verursacht bei allen genauen Arbeiten, die mit der Feile gemacht werden mußten, einen unvermeidlichen Verlust an Arbeit, Zeit und Geld. Aus zahlreichen und authentischen Versuchen, welche mit der Maschine des Hrn. Oberhaͤuser gemacht wurden, geht hervor, daß man mit derselben in einer gegebenen Zeit eben so viele materielle Arbeit erhaͤlt, als 5 Arbeiter in dieser Zeit haͤtten liefern koͤnnen, und daß das Product der Maschine uͤberdieß besser und genauer ist, als jenes der Handarbeit. Die oben erwaͤhnten Nachtheile des Feilens mit der Hand brachten schon fruͤher den beruͤhmten Reichenbach auf die Idee und Erfindung einer Feilmaschine. Ich bedauere, daß ich die Maschine des Hrn. Oberhaͤuser nicht mit der Reichenbach'schen vergleichen konnte. So viel ich erfahren konnte, besaß Hr. Gambey eine Zeichnung der Reichenbach'schen Maschine, die jedoch so unvollstaͤndig war, daß man nur die Idee des Erfinders aus derselben entnehmen konnte. Hr. Georg Oberhaͤuser sah diese Zeichnung bei Hrn. Gambey, und hieraus laͤßt sich schließen, daß derselbe die Reichendach'sche Idee auffaßte, und dieselbe durch einige Verbesserungen auf jenen Grad von Vollkommenheit brachte, in welchem er sie spaͤter ausfuͤhrte. Wenn die Maschine des beruͤhmten Reichenbach ein Mal genauer bekannt seyn wird, so wird sich beurtheilen lassen, ob die an derselben angebrachten Modificationen dem Apparate eine groͤßere Genauigkeit und Regelmaͤßigkeit geben. Einstweilen muͤssen wir jedoch bemerken, daß Hr. Froͤhlich, ein sehr geschikter Kuͤnstler, welcher 18 Monate in den Werkstaͤtten Reichenbachs arbeitete, und welchen ich hieruͤber befragte, mich versicherte, daß Reichenbach seine Maschine nur zum Arbeiten aus dem Groben anwendete, und daß zur Vollendung eines Kreises nach der Abnahme von der Doke noch eine laͤngere oder kuͤrzere Zeit noͤthig war. Ein Kreis von 3 Fuß erforderte manch Mal noch 10–12 Tage zu seiner Vollendung, waͤhrend die Maschine des Hrn. Oberhaͤuser denselben mit einem Male fertig macht. Die Producte dieser Maschine sind durch ihren hohen Grad von Vollendung sehr merkwuͤrdig. Hr. Gambey, der unter allen Verfertigen: genauer Instrumente gegenwaͤrtig den ersten Rang einnimmt, vertraut derselben die Zubereitung der schoͤnen Kreise an, deren er bedarf. Die Commission muß jedoch bemerken, daß man sehr irren wuͤrde, wenn man glaubte, daß diese Maschine die Feile in allen Faͤllen ersezt und ersezen kann. Ihre Anwendung beschraͤnkt sich naͤmlich bloß auf die Metallstuͤke, und vorzuͤglich auf die messingenen, kupfernen Gegenstaͤnde, welche zur Verfertigung von astronomischen, geodaͤtischen und nautischen Instrumenten noͤthig sind, und vorzuͤglich auf die vollstaͤndigen Kreise, die Theodoliten, Compasse, Reflexionskreise und Sextanten etc., kurz auf alle Faͤlle, in welchen die Feile nur auf Oberflaͤchen von geringer Breite zu wirken hat. Unter anderen Umstaͤnden wuͤrde naͤmlich die Anwendung dieser Maschine kostspielig seyn, und vielleicht auch nicht mehr dieselben genauen Resultate geben. Erklaͤrung der Zeichnungen. Fig. 1. Laͤngenaufriß und Durchschnitt der Feilmaschine. Fig. 2. Ansicht derselben von Oben. Fig. 3. Ein Aufriß, von Vorne gesehen. Fig. 4. Ein senkrechter Durchschnitt des Mechanismus und der beiden Wagen, in einem doppelt groͤßeren Maßstabe, als Fig. 1. Fig. 5. Verbindungsstuͤk von Vorne und im Profile. Fig. 6. Der Kreisabschnitt mit der Tangentenschraube, durch welche das Rad getrieben wird, wenn der Rand innen ausgefeilt werden soll. Fig. 7. Eine Mutterschraube, die von der großen horizontalen Schraube gefuͤhrt wird. Fig. 8. Die Pfannen des excentrischen Rades. Fig. 9. Die Platte des Grabsticheltraͤgers. Fig. 10. Ein Theil des großen Wagens. Gleiche Buchstaben beziehen sich an allen Figuren auf gleiche Gegenstaͤnde. AA, das Gestell und die Bank, welches den ganzen Mechanismus traͤgt. B, das große Triebrad. C, die Kurbel, mit welcher dieses Rad getrieben wird. D, ein Riemen, der um das Rad laͤuft. E, eine Rolle, die durch das große Rad getrieben wird. F, die Achse dieser Rolle. G, das excentrische, an dieser Achse angebrachte Rad. H, das Knie oder Zwischenstuͤk, welches durch das excentrische Rad eine Hin- und Herbewegung erhaͤlt. I, die Platte des Grabsticheltraͤgers. J, der staͤhlerne, an dem Traͤger befestigte Grabstichel. K, ein gerippter Arm, durch welchen der Sector L befestigt wird. Dieser Sector hat ein Fenster oder einen Spalt, in welchem sich die Achse des excentrischen Rades bewegt, so daß man dasselbe verschieden stellen kann. M, eine Mutterschraube zum Aufhalten des Wagens, in welchem sich das excentrische Rad bewegt. NN, zwei andere, kleinere Sectoren, welche an jeder Seite die Platte I festhalten. O, ein Kegel, der durch eine Mutterschraube angezogen wird, und der dazu dient, das Rad, welches gefeilt werden soll, an seiner Achse festzuhalten. P, der Drehepunkt, auf weichen das Rad, welches gedreht werden soll, gebracht wird. Q, eine senkrechte Nußschraube, durch die die Kreise, die man feilen will, gehoben oder gesenkt werden. R, ein Wagen, an welchem die geradlinigen Stuͤke, die gefeilt werden sollen, aufgezogen werden. S, eine Platte, die man mittelst der Nußschraube T heben und senken kann. U, eine Kurbel, durch die man dem Wagen R eine horizontale Bewegung mittheilen kann. V, der Schaft der Tangentenschraube, durch welche der Sector getrieben wird, welcher seinerseits den Kreis in Bewegung sezt. W, eine horizontale Schraube, die den Wagen R fuͤhrt. X, ein Gestell, welches die senkrechte Schraube und den zu feilenden Kreis traͤgt; zwischen diesem Gestelle hebt und senkt sich der senkrechte Wagen, der das Stuͤk fuͤhrt. Y, ein Verbindungsstuͤk, welches unter der Bank angebracht wird, und welches den Kreis traͤgt, wenn man dessen Nabe ausfeilen will. Z, ein in die Maschine gebrachter Kreis, der gefuͤllt werden soll. a, eine Nußschraube, wodurch der Winkel, unter dem das Instrument wirken soll, regulirt wird. b, eine an der Achse V angebrachte Schraube ohne Ende. c, ein Sector, der voll dieser Schraube gefuͤhrt wird. d, die Kurbel der Achse V. ee, Drukschrauben, durch welche die Platte des Wagens angezogen wird; dergleichen Schrauben befinden sich an jeder Seite vier. f, f, Loͤcher in der vorderen Platte des Wagens R, die zum Befestigen der Stuͤke, welche gefeilt werden sollen, dienen. g, g, geradlinige Stuͤke, die in die Maschine gebracht worden, und welche die Einwirkung des Grabstichels erleiden. In Fig. 1 ist dieß Stuͤk flach gefeilt; in Fig. 4 bildet das Instrument eine Schraͤge. h, eine Drukschraube, durch welche die Stellung der Platte I regulirt wird. i, eine an der großen Schraube aufgezogene Schraubenmutter, die den Wagen R traͤgt. k, eine Schraubenmutter, durch welche die große Schraube Q geht.

Tafeln

Tafel Tab.
                                    VII

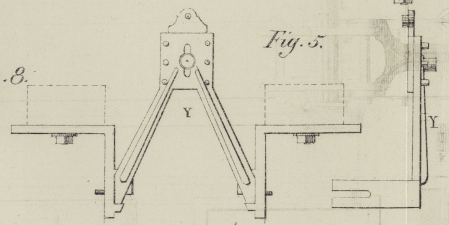

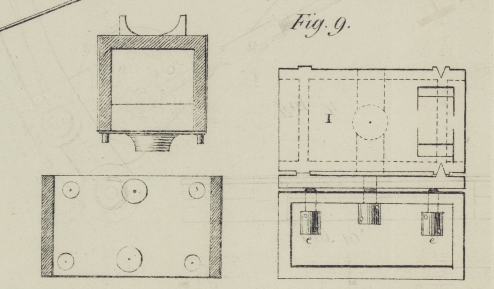

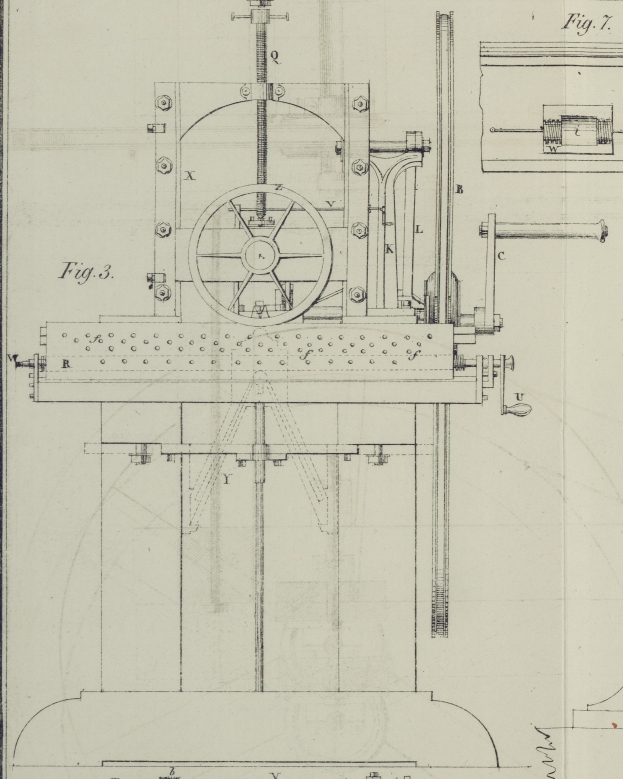

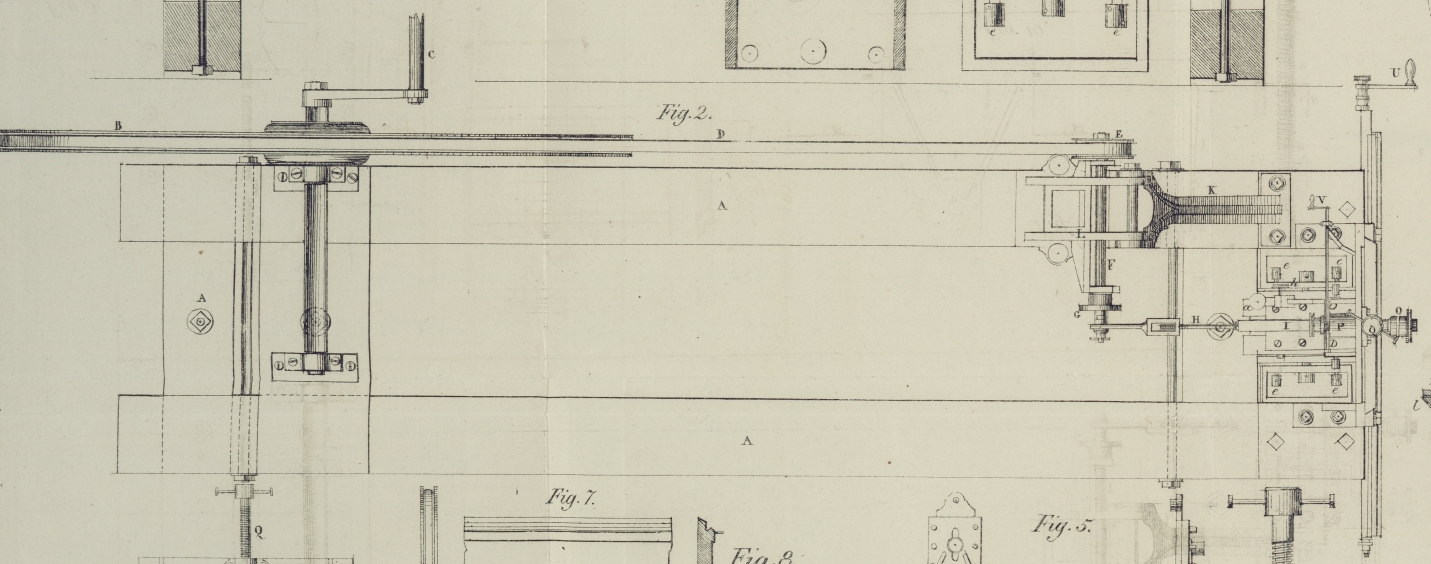

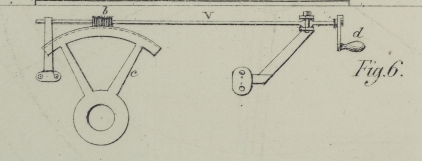

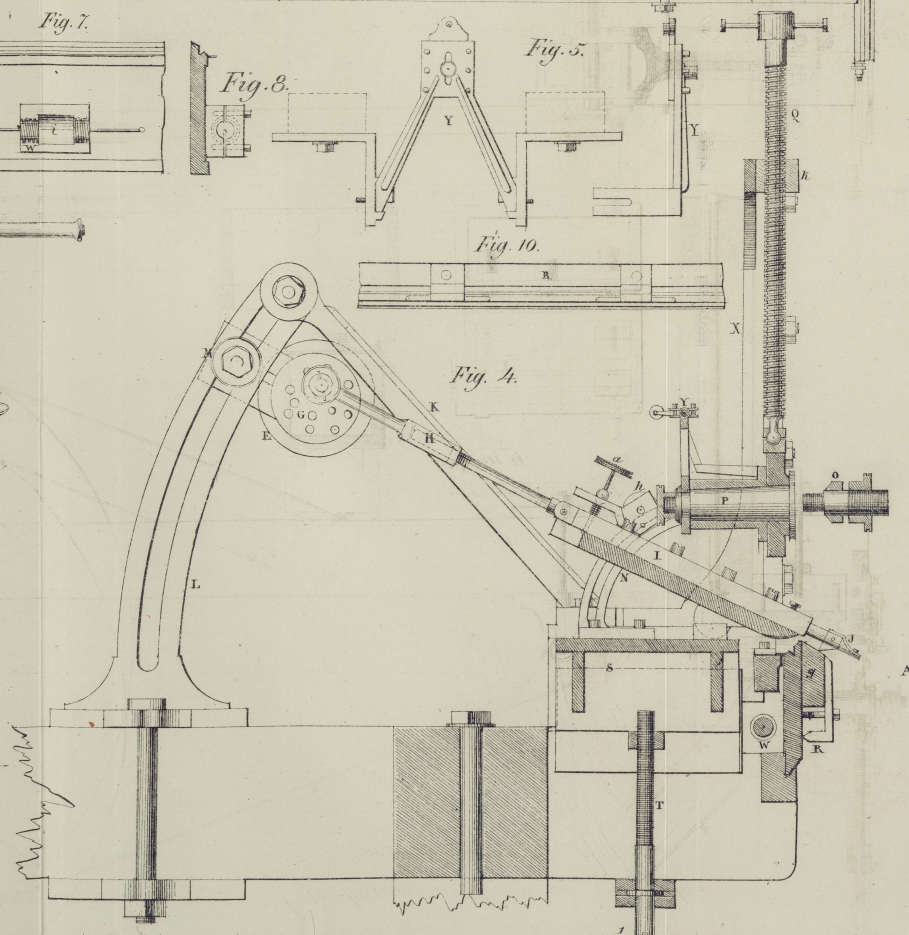

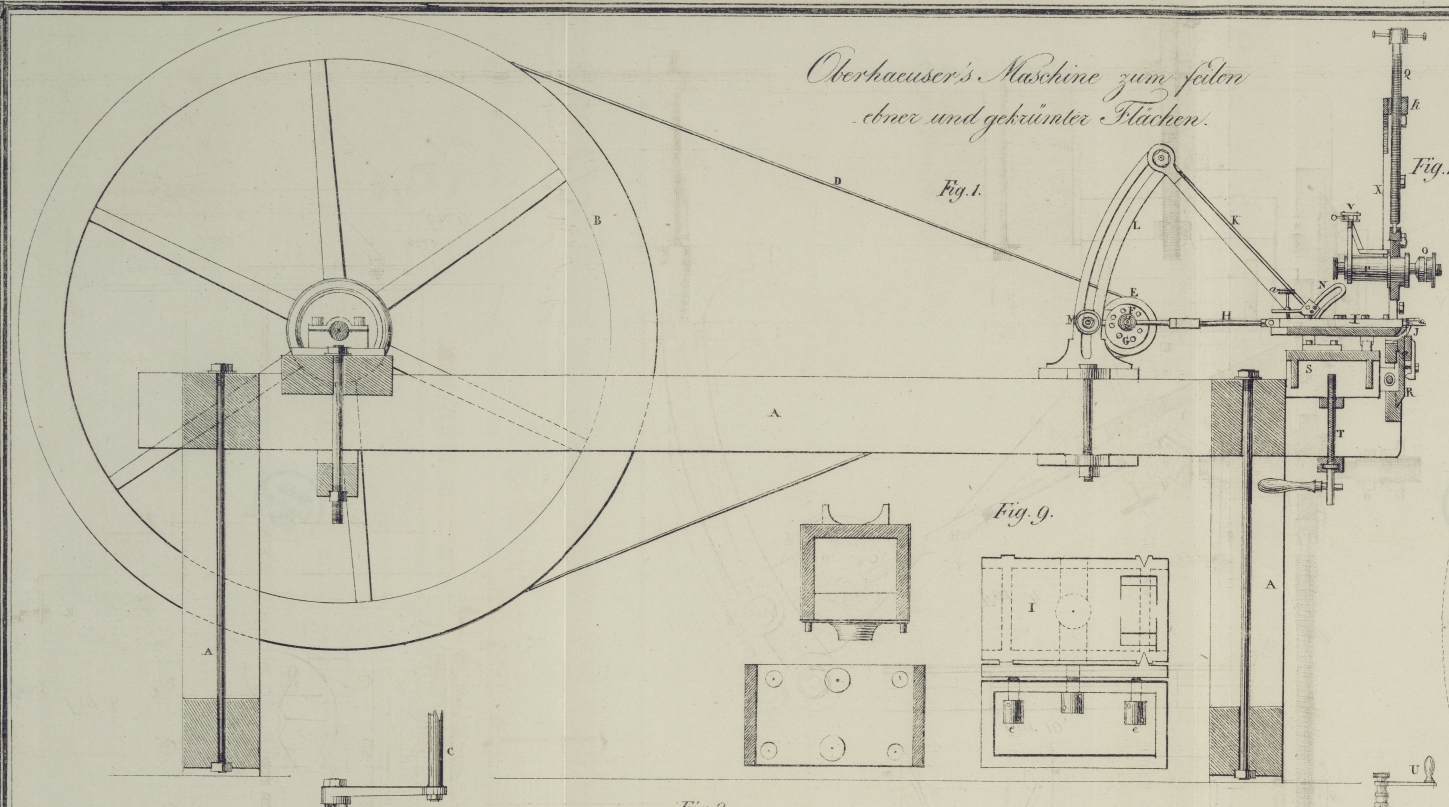

Tab. VII
