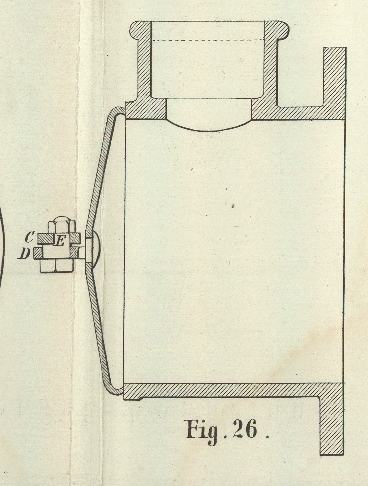

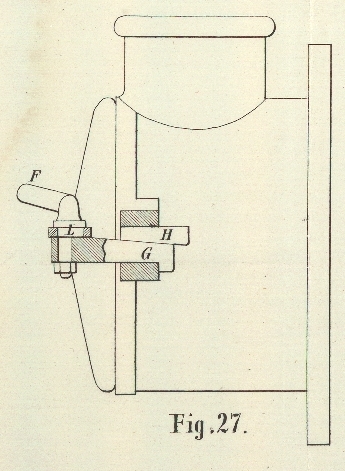

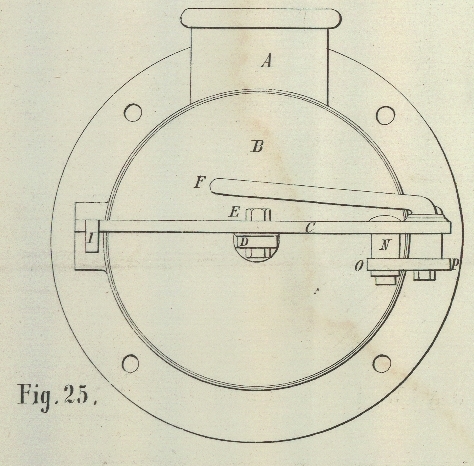

LXXIV. Morton's Gasretorten-Verschluß, verbessert von Stephan Holman in Birmingham. Nach Engineering September 1870, S. 234. Mit Abbildungen auf Tab. V. Verbesserter Morton'scher Gasretorten-Verschluß. Stephan Holman, Theilhaber der renommirten Firma Gebrüder Tangye und Holman in Birmingham, hat an dem von Morton, Ingenieur der Londoner Gaswerke Nine Elms, eingeführten Retortenverschluß einige Verbesserungen angebracht und sich patentiren lassen. In Figur 25 bis 27 ist der verbesserte Retortenverschluß dargestellt. A bezeichnet das gußeiserne Gasretorten-Kopfstück, B Morton's Patentdeckel. C ist ein Querriegel, an welchem der Deckel mittelst des Steges und des excentrischen Bolzens E befestigt ist, wie dieß aus dem Schnitt in Fig. 26 näher ersichtlich wird. F ist ein Hebel, welcher am rechten Ende den in Fig. 27 mit L bezeichneten Zapfen trägt. Der stärkere Theil dieses Zapfens paßt in ein Loch an einem Ende des Querriegels C, während der dünnere Schaft in die Bohrung des Verbindungsarmes G reicht, welcher durch einen Keil H oder auf sonst geeignete Weise mit einem Ansatzlappen an A verbunden ist. Dreht man nun den Hebel F auswärts, so verursacht die excentrische Stellung des Zapfens L (Fig. 27) zunächst ein Zurückziehen des Retortendeckels B, da dieser mit dem Querriegel C befestigt ist. Gleichzeitig wird dem Deckel eine seitliche Verrückung ertheilt, in Folge deren beim Rückdrehen des Hebels F d. i. beim Schließen des Deckels, letzterer auf die Sitzfläche sich aufreibt und dadurch dichter schließt. Um diese Bewegung des Deckels zu gestatten, findet der Querriegel C in der Falle I entsprechenden Spielraum. Um auf mechanischem Wege den Querriegel aus der Falle I zu bringen, ist noch eine weitere Anordnung getroffen und in Fig. 25 ersichtlich gemacht. Der Zapfen an dem Hebel F trägt unten eine excentrisch gelagerte Rolle oder den Kamm p; eine zweite Rolle O ist durch den Zapfen N am Querriegel befestigt. Beim Lüften des Deckels, behufs Füllens oder Ausleerens der Retorte, drückt, wenn die angezeigte Bewegung des Hebels F fortgesetzt wird, der Kamm p gegen die Rolle O und schiebt den Querriegel C aus der Falle I, wodurch also der Heizer in die Lage kommt, durch einfache Drehung des Hebels F die Retorte zugänglich zu machen.
