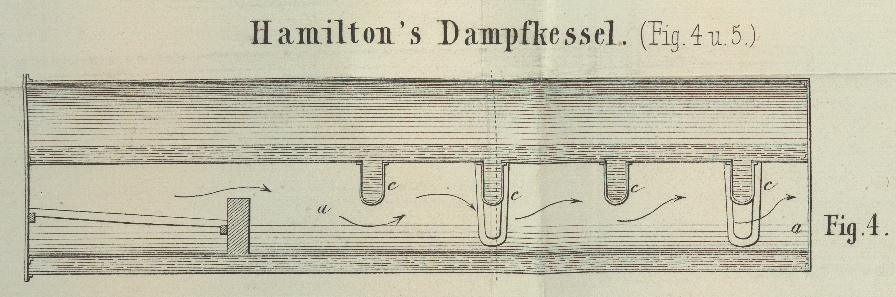

CVI. Hamilton's Dampfkessel. Nach Engineering, October 1870, S. 290. Mit Abbildungen auf Tab. IX. [Hamilton's Dampfkessel.] In Fig. 4 und 5 ist der Dampfkessel in zwei Schnitten dargestellt, auf welchen sich der Ingenieur Gilbert Hamilton in Smethwick (England) ein Patent ertheilen ließ. Um die Heizfläche des Kessels zu vergrößern und die Verbrennungsgase zu nöthigen die Wände des Feuerrohres a – der gezeichnete Dampfgenerator ist im Princip ein Cornwallkessel mit einem Feuerrohr – intensiver zu bestreichen, bringt Hamilton Wasserkammern c, c an, welche in das Innere des Feuerrohres hineinragen. Die unteren Begrenzungen dieser Wasserkammern c, c sind abwechselnd nach links und nach rechts, etwa unter einem Winkel von 40 Grad geneigt, wie dieß am deutlichsten aus dem Querschnitt in Figur 5 erkenntlich ist. In Folge dieser Anordnung werden die Feuergase gezwungen in einer Schlangenlinie sich fortzubewegen, was in Fig. 4 durch Pfeile angedeutet ist. Es bleibt der Anlage gemäß im unteren Theile des Feuerrohres der nöthige Raum durchgehend frei, um angesammelte Brennrückstände wie gewöhnlich ausräumen zu können.

Tafeln

Tafel Tab.
									IX
Tab. IX
