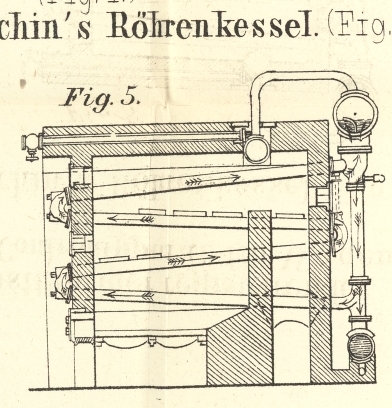

XLIII. Mirchin's Röhrenkessel. Nach Engineering, September 1872, S. 228. Mit einer Abbildung auf Tab. V. [Mirchin's Röhrenkessel.] Der Röhrenkessel, welchen sich Ed. Mirchin in London jüngst patentiren ließ, besteht, wie aus der Skizze in Fig. 5 sofort zu ersehen ist, aus Elementen von Röhren, welche unter einander in Verbindung stehen, aber abwechselnd schief gelegt sind. Es wird dadurch eine continuirliche Circulation des Kesselwassers von der untersten Röhre bis zum höchsten Punkte, wo die Dampfentnahme stattfindet, und von da zurück angestrebt. Der Dampf wird durch ein Uebersteigrohr in die Dampfleitung abgeführt.

Tafeln

Tafel Tab. V
Tab. V
