Titel: Camacho's Elektromagnete mit röhrenförmigen Kernen.
Fundstelle: Band 219, Jahrgang 1876, S. 238
Download: XML

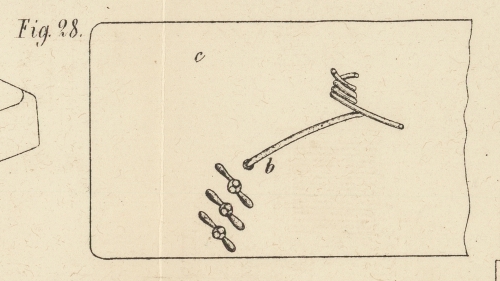

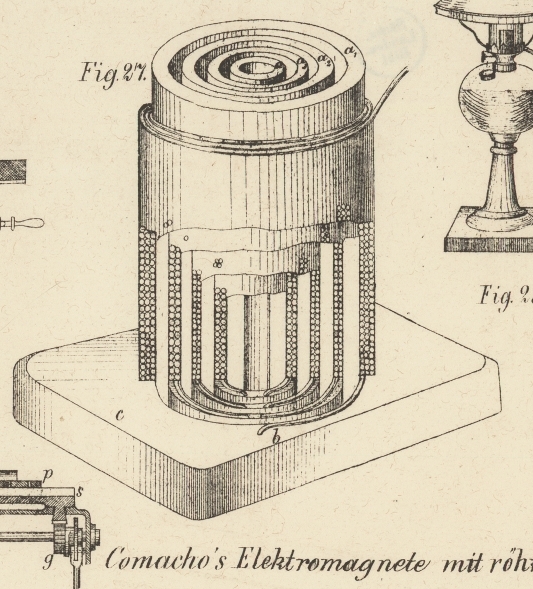

Camacho'sComacho's Elektromagnete mit röhrenförmigen Kernen. Mit Abbildungen auf Taf. V [c/a]. [Camacho'sComacho's Elektromagnete.] Zur Ergänzung der kürzlich in diesem Journale, 1875 217 155, gemachten Mittheilungen werde (nach dem Bulletin d'Encouragement, 1875 S. 658) erwähnt, daß jeder Elektromagnet Camacho'sComacho's sich aus zwei gleichen Reihen magnetischer Kerne zusammensetzt. Die eine derselben ist in Fig. 27 in perspectivischer Ansicht, z. Th. im Durchschnitt, und in Fig. 28 von unten gesehen abgebildet. Jeder Kern ist aus vier concentrischen eisernen Röhren a₁ bis a₄ hergestellt, welche zwischen sich einen ihrer Wandstärke nahezu gleichen Zwischenraum lassen. Auf jede Röhre ist, und zwar immer in der nämlichen Umwicklungsrichtung, ein isolirter Kupferdraht b gewickelt; die Dicke der Drahtschicht auf der äußern Röhre muß etwas größer sein. Die von der Drahtschicht auf jeder Röhre herrührenden Drahtenden treten durch die eiserne Bodenplatte cc hindurch und sind, wie Figur 28 zeigt, so mit einander verbunden, daß sie einen einzigen Stromleiter bilden. Dabei wird der Draht bb zuerst um die äußere Röhre a₁ des einen Kern, darauf um die zweite a₂ nach innen zu, dann um die dritte a₃ und endlich um die innerste vierte a₄ gewickelt; unterhalb der Bodenplatte cc läuft dann das Drahtende b (Figur 28) nach der innersten Röhre a' des andern Kernes, darauf um die zweite a' die dritte a' nach außen zu und endlich um die äußerste a' von welcher das freie Ende des Drahtes wieder heraustritt. Bei dem ersten Kerne wickelt sich also der Draht von außen nach innen, beim zweiten von innen nach außen. Die Röhren sind auf die Bodenplatte cc aufgenietet. E–e.
