Titel: W. Lorenz's Apparat zum Canneliren der offenen Enden von Metallpatronenhülsen.
Fundstelle: Band 251, Jahrgang 1884, S. 253
Download: XML

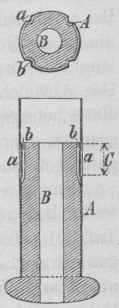

W. Lorenz's Apparat zum Canneliren der offenen Enden von Metallpatronenhülsen. Mit Abbildung. [Lorenz's Apparat zum Canneliren der offenen Enden von Metallpatronenhülsen.] Ein recht einfacher Apparat, welcher es ermöglicht, die offenen Enden von Patronenhülsen u. dgl. mit groſser Regelmäſsigkeit zu canneliren, ist von W. Lorenz in Karlsruhe (* D. R. P. Kl. 49 Nr. 23321 vom 1. December 1882) angegeben worden. Textabbildung Bd. 251, S. 253 Derselbe besteht aus der Hülse A und einem kürzeren Bolzen B, welcher an seinem Ende derart verschwächt ist, daſs zwischen ihm und der Hülse auf die Strecke C entlang ein ringförmiger Zwischenraum bleibt. Hier besitzt der Bolzen parallel seiner Achse Einkerbungen b und die Hülse A in diese Einkerbungen eingreifende Cannelirungen a. Wird nun eine Patronenhülse o. dgl. in den Zwischenraum zwischen A und B mit sanftem Drucke hineingeschoben, so wird ihr Rand eine den Einkerbungen b und den Eindrücken a entsprechende Cannelirung erhalten. Es kann die Anzahl der Einkerbungen nach Bedarf gröſser oder kleiner, die Ausdehnung derselben breiter oder schmäler und die Form der Querschnitte beliebig gewählt werden.
