Titel: L. Lorenz's Regelung der Dampfentwickelung.
Fundstelle: Band 257, Jahrgang 1885, S. 441
Download: XML

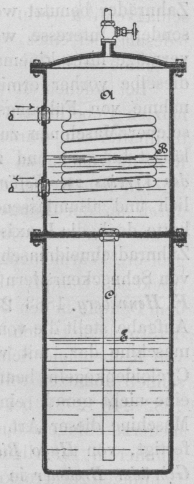

L. Lorenz's Regelung der Dampfentwickelung. Mit Abbildung. [L. Lorenz's Regelung der Dampfentwickelung.] Wenn man zur Erwärmung bezieh. Verdampfung des Wassers in einem Dampfkessel nicht eine gewöhnliche Feuerung, sondern ein im Wasser untergebrachtes Röhrensystem benutzt., durch welches anderweitig erzeugter Dampf oder eine heiſse Flüssigkeit geleitet wird, so läſst sich leicht in einer von L. Lorenz in Berlin (* D. R. P. Kl. 13 Nr. 31795 vom 21. December 1884) angegebenen Weise die Dampfentwickelung so regeln, daſs die Spannung im Kessel annähernd unverändert bleibt. Der Kessel wird durch ein Rohr C mit einem höher gelegenen offenen Behälter (bei geringeren Spannungen), oder mit einem Windkessel E (bei höheren Spannungen) so verbunden, daſs bei einer Zunahme der Spannung ein Theil des Kesselwassers in jenen Behälter oder Windkessel hineingepreſst wird. Wird dann ferner das Heizröhrensystem B im Kessel A so angebracht, daſs es zum Theile im Wasser-, zum Theile im Dampfraume liegt, so wird bei steigender Pressung und in Folge dessen sinkendem Wasserstande die wirksame Heizfläche verkleinert, die Dampfentwickelung also vermindert, und umgekehrt im entgegengesetzten Falle. Textabbildung Bd. 257, S. 441
